Vector_Model

Content : การวิเคราห์พื้นที่ขอบเขตในเขื่อนป่าสักชลสิทธิ์ อ.พัฒนานิคม จ.ลพบุรี

-------------------------------------------------------------------------------

Vector_Model

Content : การวิเคราห์พื้นที่ขอบเขตใน
เขื่อนป่าสักชลสิทธิ์ อ.พัฒนานิคม จ.ลพบุรี

1.เปิดโฟเดอร์ข้อมูล vector_model ในเครื่องมือ Arc catalog

--------------------------------------------------------------------------------------

2.สร้างเครื่องมือเพิ่มเติมใน โฟเดอร์ vector แล้วตั้งชื่อ โพเดอร์ Lab_vector_model

--------------------------------------------------------------------------------------

3.นำเข้าข้อมูลที่ชื่อว่า dam.shp เข้าในตาราง table of content

*Arctoolsbox > Browse > D: >Vector_model>Lab_Vector_model

*select to >dam.shp>in table of content

--------------------------------------------------------------------------------------

4.การทำ Buffe

*geoprocessing > Buffer

*Input_Features> import_select >dam.shp

*Output_Feature> Browse to >Open to>look in : > D: >Vector_model>Lab_Vector_model>Creat field>Name : dam_buffer_500.shp>save as>OK

*distance [value or field] > select point to linear unit > 500 > unit to > Metters >ok

--------------------------------------------------------------------------------------

5.สลับข้อมูล .shp field ในตาราง table of content

*การจัดวาง

dam.shp [Top]
dam_buffer_500.shp [bottom]

*เพื่อดูความแตกต่างของข้อมูลได้ง่ายขึ้น

--------------------------------------------------------------------------------------

6.นำเข้า .shp field ข้อมูลใน ตาราง table of content

a5138i.shp
a5338iii.shp
a5238iv.shp
a5239iii.shp

--------------------------------------------------------------------------------------

7.จัดวางของชั้นข้อมูลใหม่โดย สลับข้อมูล .shp field ในตาราง table of content

*การจัดวาง

dam500.shp
a5138i.shp
a5338iii.shp
a5238iv.shp
a5239iii.shp
dam.shp

*เพื่อดูความแตกต่างของข้อมูลได้ง่ายขึ้น

--------------------------------------------------------------------------------------

8.การทำ Merge

*Geoprocessing > Merge

*Input_datasets> select to

a5138i.shp
a5338iii.shp
a5238iv.shp
a5239iii.shp

*Output_Dataset

Browse to >Open to>look in : > D: >Vector_model>Lab_Vector_model>Creat field>Name : admin_Merge.shp>save as>OK

*เมื่อทำการ Merge เสร็จแล้ว ให้ทำการ Remove ข้อมูล .shp ในตาราง Table of content ออก

a5138i.shp
a5338iii.shp
a5238iv.shp
a5239iii.shp
Table of content > select Hightlight .shp > click right > remove
*(หมายเหตุ : เพื่อง่ายต่าการวิเคราะห์ข้อมูล layer ข้อมูล ไม่ซับซ้อน)

*จัดเรียงข้อมูลใหม่ในตาราง table of conten

ddmin_merge.shp
dam_buffer_500.shp
dam.shp

--------------------------------------------------------------------------------------

9.join&realate

*ดูความสัมพันธ์ของตารางก่อนทำการ join&realate ว่ามีความสัมพันธ์แบบใด

One to One
One to Many
Many to One
Many to Many

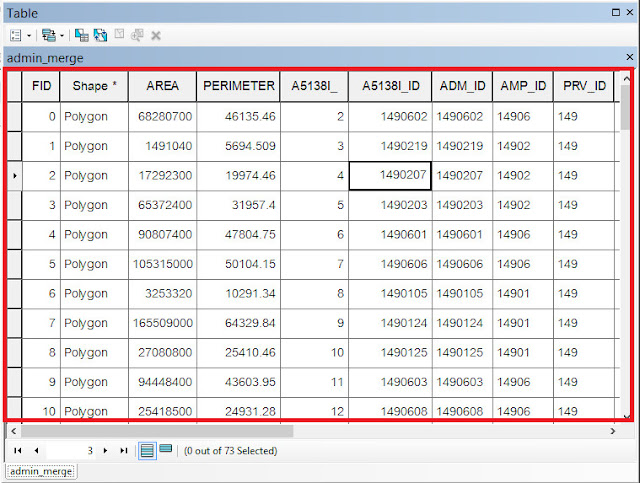

*admin_merge.shp

Table of content > click right > open attribute table > check table data

*จากนั้นเปิดตาราง Open Attribute table ดูเพื่อค่าข้อมูลของ admin_Merge.shp เพื่อทำการ join&relate ในครั้งต่อไป

*Import_data_.dbf

Browse to >Open to>look in : > D:>Vector_model>Lab_Vector_model > Pasak > code
นำเข้าข้อมูลในตาราง table of content
luptv.dbf
luamp.dbf
lutam.dbf
เข้าในตาราง Table of content

*Open Attribute table

เปิดตาราง .shp มาเพื่อดูเปรียบเทียบข้อมูลว่าเป็นข้อมูลแบบใด
luptv.dbf
luamp.dbf
lutam.dbf
วิเคราะห์หัวข้อตาราง
One to One
One to Many
Many to One
Many to Many
ดูความสัมพันธ์ของตารางเพื่อที่จะทำการ join&relat

*Joine&realate

*Part 1_luprv.dbf

Table Options

Table of content > admin_Merge.shp >Click right >Open attribute table > table of Option >Join&realate>join

•Chooses the field in this layer that the join will be based on : > select> PRV_ID

•Chooses the table to this layer that the join will be based on : > select> luprv.dbf

•Chooses the field in the table to base the join on : > select> PRV_ID

•OK

ดูข้อมูลที่การjoin ในข้อมูล admin_Merge.shp ไว้แล้ว ใน ตาราง table of content

เลือกดู Colum : PRV_ID เช็คข้อมูลว่าทำการ Join เสร็จสมบูรณ์แล้วหรือไม่

*ดูความสัมพันธ์ของตารางก่อนทำการ join&realate ว่ามีความสัมพันธ์แบบใด แล้วจึงทำการ Join

One to One
One to Many
Many to One
Many to Many

< Processing Finish >

*Part_2_luamp.dbf

Table Options

Table of content > admin_Merge.shp >Click right >Open attribute table > table of Option >Join&realate>join

•Chooses the field in this layer that the join will be based on : > select> AMP_ID

•Chooses the table to this layer that the join will be based on : > select> luamp.dbf

•Chooses the field in the table to base the join on : > select> AMP_ID

•OK

ดูความสัมพันธ์ของตารางก่อนทำการ join&realate ว่ามีความสัมพันธ์แบบใด แล้วจึงทำการ Join

One to One
One to Many
Many to One
Many to Many

*ดูข้อมูลที่การjoin ในข้อมูล admin_Merge.shp ไว้แล้ว ใน ตาราง table of content

เลือกดู Colum : PRV_ID เช็คข้อมูลว่าทำการ Join เสร็จสมบูรณ์แล้วหรือไม่

*Part_3_lutam.dbf

Table Options

Table of content > admin_Merge.shp >Click right >Open attribute table > table of Option >Join&realate>join

•Chooses the field in this layer that the join will be based on : > select> ADM_ID

•Chooses the table to this layer that the join will be based on : > select> lutam.dbf

•Chooses the field in the table to base the join on : > select> ADM

•OK

ดูข้อมูลที่การjoin ในข้อมูล Merge.shp ไว้แล้ว ใน ตาราง table of content

เลือกดู Colum : ADM_ID เช็คข้อมูลว่าทำการ Join เสร็จสมบูรณ์แล้วหรือไม่

--------------------------------------------------------------------------------------

10.การทำ clip

*geoprocessing > clip

*input_Features

Select>admin.shp

*clip_Feature

Select>dam_buffer_500.shp

*output_features

Browse to >Open to>look in : > D: >Vector_model>Lab_Vector_model>Creat field>Name : admin_clip_500.shp>save as>OK

*การแสดงผลในการ clip

Table of content > un select

admin_merge.shp

dam_buffer_500.shp

dam.shp

Finish Display

--------------------------------------------------------------------------------------

11.การรวมพื้นที่ขอบเขต Landuse data

การใช้ประโยชน์ที่ดินในขอบเขตเขื่อนป่าสักชลสิทธิ์

Import_data

Arctooolsbox> Browse > D: >Vector_model>Lab_Vector_model

*select to >

l5239iii.shp

l5238iv.shp

5238iii.shp

l5138i.shp

>in table of content

--------------------------------------------------------------------------------------

12.การทำการ Merge ข้อมูล landuse
*Geoprocessing > Merge

*Input_datasets

Select to .shp >

l5239iii.shp

l5238iv.shp

5238iii.shp

l5138i.shp

*output_dataset

Browse to >Open to>look in : > D: >Vector_model>Lab_Vector_model>Creat field>Name : landused_Merge.shp>save as>OK

--------------------------------------------------------------------------------------

13.การทำ clip

landused_Merge , admin_500

*geoprocessing>clip

*Input_feature

Select>landused_merge

*Clip_feature

Admin_clip_500.shp

*Output

Browse to >Open to>look in : > D: >Vector_model>Lab_Vector_model>Creat field>Name : landused_clip_500.shp>save as>OK

Display finish

--------------------------------------------------------------------------------------

14.การทำ Intersect

*geoprocessing>Intersect

*Input_feature

Select>

landused_Merge
dam_buffer_500

*Output

Browse to >Open to>look in : > D: >Vector_model>Lab_Vector_model>Creat field>Name : landused_intersect.shp>save as>OK

Display finish

-------------------------------------------------------------------------------

15.การสร้างเพิ่ม ใน Join โดยข้อมูล lucode.dbf ใน landuse_intersect.shp เพื่อหาขนาดหมวดประเภทของพืชพรรณ

Import

*lucode.dbf> in table of content

*Open Attribute table landused.shp , lucode.dbf

ดูความสัมพันธ์ของตารางก่อนทำการ join&relate ว่ามีความสัมพันธ์แบบใด แล้วจึงทำการ Join

One to One
One to Many
Many to One
Many to Many

*แล้วทำการ join&relate

<Processing >
<Display finish>
--------------------------------------------------------------------------------------
16.การสร้างเพิ่ม ใน Open Attribute table โดยสร้างใน landuse_intersect.shp เพื่อหาขนาดพื้นที่ (Aear)

*table of content >landuse_intersect.shp>click right>Option table>Add fiele>Name:Aear>type: select> short integer>Feild Properties : precision : _15_ > OK

คำนวนหา (ขนาดพื้นที่) ใน ตาราง Open Attribute

Content Field : Aear >cick left>Calculate Geometry> Property: select Aear >OK

Display finish

Check number in colum :Aear

--------------------------------------------------------------------------------------

17.การสร้างตารางเพิ่ม ใน Open Attribute table โดยสร้างใน landuse_intersect.shp เพื่อหาขนาดพื้นที่ไร่ (Rai)

*table of content >landuse_intersect.shp>click right>Option table>Add fiele>Name:Rai>type: select> short integer>Feild Properties : precision : _15_ > OK

การคำนวนหา (ขนาดพื้นที่ไร่)ใน ตาราง Open Attribute

Content Field : Rai >cick left> Fied Calculate > Fieds : select Aear >Discription : [Aear]/1600> OK

Display finish

Check number in colum :Rai

--------------------------------------------------------------------------------------

18.การดูข้อมูลผ่านโปรแกรมเอ็กเซลล์ ง่ายต่อการแสดงผล Microsoft Exel

*Open program Microsoft Exel>File>Open>Browse > D: >Vector_model>Lab_Vector_model>select type : .dBase Files >select name files :landuse_intersect.dBase Files>OK

*cick :Ctrl+A >Tab menu >insert >Pivot table > Ok

*Pivot table fieds

Select show display Attribute data

*Can Select Check all Field

สามารถเลือกดูข้อมูลต่างๆ ได้โดยง่ายโปรแกรม Exel

โดยเราจัดูข้อมูล

Select
